К стенкам корпуса привариваются уголки, предназначенные для опоры осадительных электродов. На крыше устанавливаются изоляторы, на которые через систему балок, опираются коронирующие электроды. Нагрузка через стойки передается на опорный пояс и постамент. Изоляторы защищены специальными металлическими кожухами со съемной крышкой.
Стеновые панели и потолок в виде укрупненных секций с теплоизоляцией поставляются на монтажную площадку, где собираются в цельную конструкцию и крепятся к несущим конструкциям корпуса. Данная технология позволяет сэкономить время и средства по теплоизолированию корпуса электрофильтра на 80%.
Корпус электрофильтра содержит в соответствующих местах герметичные смотровые люки круглого или элептического сечения, снабженные защитным устройством блокировки. На конструкцию люков разработаны технические условия ТУ У 29.2 - 32372595 - 009 - 2004.
Внутреннее механическое оборудование
Система газораспределения
Система газораспределения не имеет ярко выраженной конструкции, т.е. разработана целая система, позволяющая улучшить газораспределение и снизить вторичный унос. Запыленный поток по газоходу попадает в вертикальный электрофильтр выше опорного пояса. На входе устанавливается решетка из уголков. Второй частью входящей в систему газораспределения являются специальные карманы, прикрепленные к осадительным электродам. Данные карманы обеспечивают свободное падение уловленной пыли без ее контакта с запыленным потоком на входе в электрофильтр.
Осадительные электроды
Осадительный электрод WS - формы изготавливается из листовой стали 08Ю толщиной 1,2 .1,5 мм методом холодного профилирования. Профиль WS640 работает при температуре 350°С, большим преимуществом которого является повышенная жесткость, абразивная стойкость, препятствие вторичному уносу пыли, а также очень низкое аэродинамическое сопротивление.

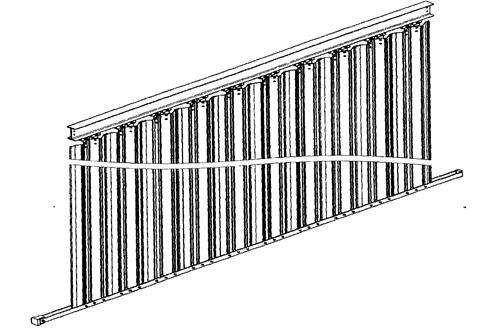

Рис.3.2. Электрод осадительный
В верхней части элементы крепятся к балке подвеса, которая устанавливается на специальные опоры. В нижней части к элементам крепится балка встряхивания воспринимающая на себя удар молотка при встряхивании и передающая вибрацию на осадительный электрод.
На конструкцию осадительных электродов утверждены технические условия ТУ У 29.2-32372595-001-2003.
Коронирующие электроды
В качестве элемента коронирующего электрода применяется V-образный элемент с длиной иглы до 25 мм. Конструкция коронирующего электрода является жесткой и позволяет применять элементы длиной до 4 м. Элементы устанавливаются в плоскую рамную конструкцию, образуя коронирующий электрод.
Коронирующие электроды через систему балок опираются на керамические изоляторы, устанавливаемые на крыше электрофильтра.

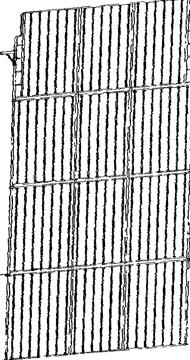

Рис. 3.3. Коронирующий электрод
Конструкция коронирующих элементов исключает так называемые пережоги дуговым разрядом.
На конструкцию коронирующих электродов утверждены технические условия ТУ У 29.2-32372595-001-2003.
